3D結晶イメージ作成ソフトウェア

Crystal Studioは最新のソフトウェア・テクノロジーを駆使して、様々な結晶表現を鮮明な3Dで作成します。
説明: C:\URL Draft\TwistTube2m.jpg

説明: C:\URL Draft\crystalView.JPG

概    要

◆格子定数や空間群番号から結晶を作成

3D分子と結晶構造の視覚化

◆原子間距離と角度の計測

◆シンメトリー元素とミラー面の視覚化

◆ステレオ投影図およびX線回折パターンの作成

◆ラベリングの自在性

◆高品質なイメージの出力・保存

CIFファイルのインポート

QuantumProfessionalEnterprise版にはデータベースが含まれます
*
データベースの内容: 一般的な結晶構造6000件(Professional版は3500件)を収録。元素表のvalence, radiiほかに加え、回折計算のためのatomic scattering amplitude, Debye-Waller factorsも含まれています。Crystal structure database, layer/cluster databaseを使って空間郡を作成し、データベースに追加することも可能です。

機     能

Windows Bitmapファイルとして高解像度600dpi/1200dpi3Dイメージを保存。出版に使用できるレベルです。

★新しいセルの新しいZ軸、もしくはtransformation matrixを特定することでユニットセルを移行可能。
例:通常のFCC AI (Fm-3m)セルは、新しいZ軸を[111]方向に特定することで、layered (ABCABC)セル構造に移行される。

★データベースから結晶構造データをASCIIファイルとして転出できます。逆にASCIIファイルで保存された結晶構造をデータベースにインポートすることも可能です。

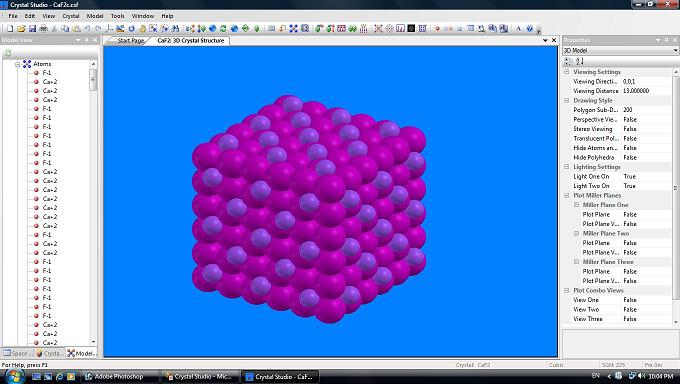

★3D結晶構造モデルを透視画法モードもしくは正射影投影モードで見ることができます。

★原子間距離と角度をCSVファイルにエクスポート。

★逆格子の作成。

★空位、原子間原子、刃状転位、螺旋転位の作成。

Coordination Polyhedra, Equivalent Polyhedra, Cavity Polyhedraの作成とプロット。

★コヒレントな関連を持つフェーズエピタキシーを作成し、回折パターン、ステレオ投影、逆格子と組み合わせてプロットや印刷。

★結晶データベースでのXRDパターンのサーチマッチ(EnterprizeQuantumのみ)。

★ソース・リファレンス・データ及び熱変換パラメータをフィアイルやデータベースにインプット&転送。熱運動楕円体のプロッティングと、電子とXRD回折パターンの計算中にある熱変換データの実行。

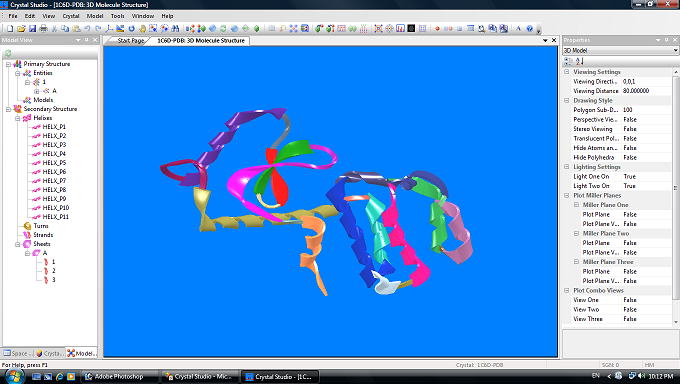

★マクロ・モレキュラーの視覚化を、ツリー・ビュー画面と3D画面で実行。ツリー・ビューには、プライマリーとセカンダリーの構造元素もしくはマクロ・モレキュラーの特徴が含まれ、3Dビューは現在選択されている構造の特徴が写真画像のイメージで描くことができます。

ICSD, mmCIF, PDBデータ・ファイルの直接インポートとCRYSTMET, CSDデータ・ファイルなどのCIFmmCIFファイルを通して間接インポートが可能です。Crystal Studioは現在一般的なデータベースのフォーマットをすべてインポートすることができます。

★標準のCIFファイルとASCII atom coordinatesファイルを、プログラムのシミュレーションもしくはモデリングにインプットするためにエクスポートすることができます。

★異なるファイルから最大で4つの異なるビュー画面に表示した組成を理想的なシーンで見ることができます。

Surface RHEED分析のために2次元の真の格子と逆格子。

★ヴィデオ・クリップや動画、作業のステップをAVI (Audio Video Interleaved)ファイルに記録し、Microsoft Power Pointドキュメントとして使用可能。

POV-Ray (a shareware)を使用して、リアルな材料のテクスチャーをともなったイメージファイルにします。

★ピークインデックスを含む粉末パターンを拡張。結晶方位と強度をリスト化、ピークパターンにはプロファイルを取り入れました。粉末パターンに含まれるのはpolycrystallineサンプルのノーマル/シンクロトンXRDパターンと、電子回折パターン。

★中性子回折パターンのシミュレーション

★磁気モーメントや双極分子モーメントなどを示す原子ベクトルの実行

★3D viewとデータベース・フォーム viewを別個のウィンドウに表示

★作業をする構造を選択する前にデータベース中の構造に対する3Dの結晶構造をプレヴュー

★原子から面までの距離の測定

★マクロ・モレキュールのリボン・モデルの実行。

★結晶構造データベースを増加更新。Enterprise6000件、Professional3500件。

Carbon (boron or other elements) nanotubes and nanoconesの作成コマンドを組み込み。

Nanotubesの歪みを適用。

Multi-wall nanotubes nanocones and tubeバンドルを作成。Enterprise版とProfessional版のみ。

★異なるチューブの長さを持つClosed end nanotubes for (9,0), (5,5), (6,6), (10,0) and (10,10) nanotubesの作成機能。

ASCII Cartesian coordinateファイル(.cc1 and .xyz)のインポート

ASCII Cartesian coordinateファイル(.xyz)をエクスポート

説明: C:\URL Draft\moleculeView1.jpg

説明: C:\URL Draft\cryStructView.jpg



説明: C:\URL Draft\mwcnt3.jpg

機能例説明: C:\URL Draft\a_btn143.gif

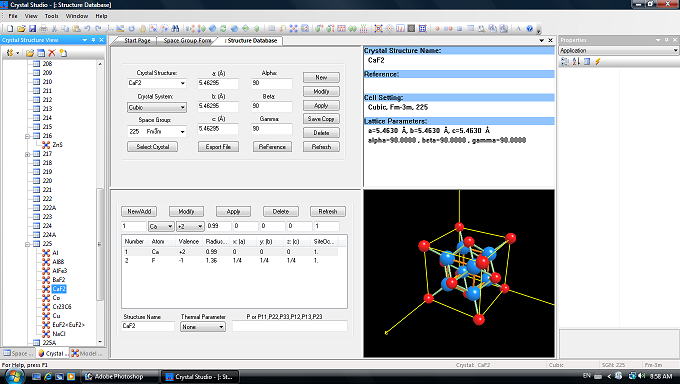

★3つの分割されたスクリーンで、左に3つのタブを持つツリー・ビューがあり、右にプロパティー・ウィンドウ、中央にタブ付きのメイン画面という構成になっています。左画面は3つのタブは空間群を特定するためのSpace Goupツリー・ビュー、データベースの結晶構造を表すCrystal Structureツリー・ビュー、結晶モデルや分子モデルの構造オブジェクトを表すModelツリー・ビューがあります。

Vistaスタイルのユーザーインターフェースを持ち、ツールバーやメニューのカスタマイズなどが可能。

★回転軸、ねじれ軸、対称の中心としてシンメトリーなエレメントを示すatom vecotrs

説明: C:\URL Draft\mgSymm2.jpg

説明: C:\URL Draft\alSymm2.jpg

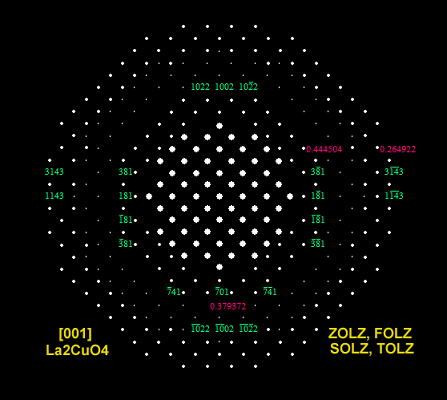

★高次Laue zone電子回折パターン。

説明: C:\URL Draft\La2CuO4HOLZ.jpg

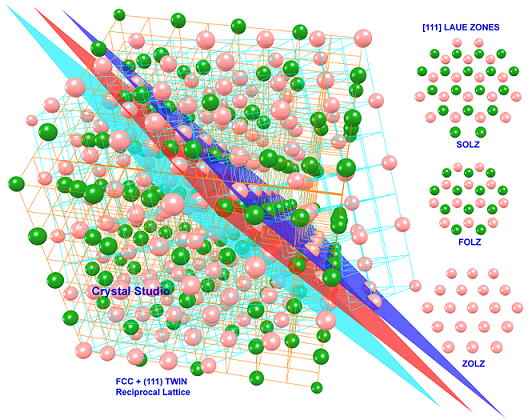

★逆格子ビュー中の高次Laue zoneサブ・ビュー。

説明: C:\URL Draft\AlTwinHOLZ4.jpg

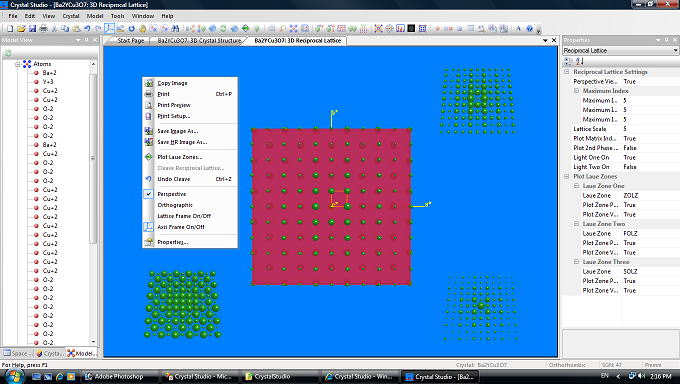

★逆格子は切り開いてLaue zoneの様々な順列を見ることができます。面指数、スペーシング、異なるLaue zoneの反射スポットの構造ファクターを見つけ出すことが可能。

説明: C:\URL Draft\reciprocView2.jpg

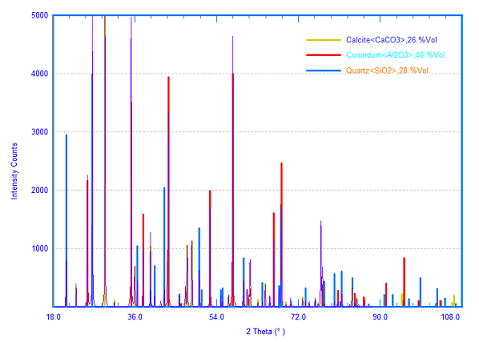

★粉末パターン・ビューには比較のため、実験的あるいは理論的なパターンを転送するコマンドがあります。転送可能なファイル形式は:(.dat), (.pks), (.csv), (.txt)ファイルなど。Crystal Studioは自動的に異なるファイル形式を判断して転送します。この機能はProfessional, Enterprise版のみ。

説明: C:\URL Draft\MixtureXRDCompare.jpg

★粉末パターン・ビューのピーク・リストはオン・オフができます。

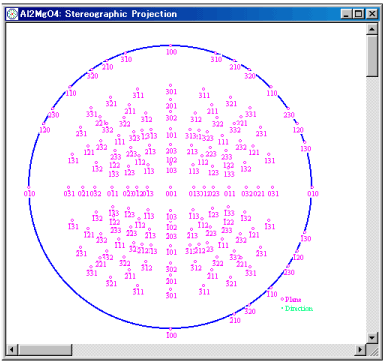

★ステレオ・グラフィック投影のためのアンチ・エイリアシング(画像のギザギザを防ぐ)、ライン・スムーシング。

Zone Axis Diffraction Pattern Viewにおいて、回折スポットをダブルクリックするとメッセージボックスが表示され、Plane Index, Plane Spacing, 反射に対するStructure Factorを見ることができます。
同様にReciprocal Lattice Viewでは、格子スポットをダブルクリックするとPlane Index, Plane Spacing, 反射に対するStructure Factorが表示されます。









説明: C:\URL Draft\tnDNA-DoublrHelixHRm.jpg

説明: C:\URL Draft\tubebundle3.jpg

説明: C:\URL Draft\closedtube(ty).JPG

説明: C:\URL Draft\mwcnc3.jpg

説明: C:\URL Draft\tn168lpdb3m.jpg

説明: C:\URL Draft\tnAl2MgO4Pov.jpg

説明: C:\URL Draft\tnDoubleHelix6m.jpg



レベル

一般価格(税抜)

学校法人向け価格(税抜)

Ver.14 Enterprise

\250,000.-

\210,000.-

Ver.14 Professional

\230,000.-

\190,000.-

アップグレード

Ver.13 Enterprise to Ver.14 Enterprise

\60,000.-

\60,000.-

Ver.13 Professional to Ver.14 Professional

\50,000.-

\50,000.-

Ver.13 Professional to Ver.14 Enterprise

\70,000.-

\70,000.-

使用環境:Windows 2000/XP/VISTA/7/8

制作:CrystalSoft Corp. (Australia)
